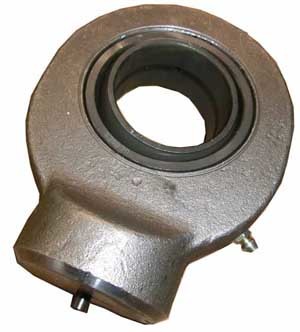

Hydr.-Gelenkkopf WAPR100CE klemmbar DIN24338, ISO6982, wartungspflichtig Gleitpaarung: Stahl/Stahl Alternative Bezeichnungen: GIHNRK100LO SIQG100ES Technische Daten: Maße in mm: d: 100 S: 100 I: 210 D1: 211 D2: 178 S1: 85 S2: 62 L: 322 L1: 98 D3: 110 D4: 113 LF: 96 F: M80x3 Tragzahlen: Dyn.: 610kN Stat.: 1060kN Radiale Lagerluft: 0,065-0,165 CN Schraube: M24x60 Anzugsmoment der Schrauben: 840 Nm
Hydr.-Gelenkkopf WAPR100S klemmbar DIN24555, wartungspflichtig Gleitpaarung: Stahl/Stahl Alternative Bezeichnungen: GIHO-K100DO SIJ100ES Technische Daten: Maße in mm: d: 100 S: 70 I: 240 D1: 240 D2: 190 S1: 57 S2: 55 L: 360 L1: 116 D3: 110 D4: 109,5 LF: 90 F: M64x3 Tragzahlen: Dyn.: 610kN Stat.: 865kN Radiale Lagerluft: 0,085-0,165 CN Schraube: M24x55 Anzugsmoment der Schrauben: 840 Nm
Hydr.-Gelenkkopf WAPR100U klemmbar, wartungspflichtig Gleitpaarung: Stahl/Stahl Alternative Bezeichnungen: GIHRK100DO SIR100ES Technische Daten: Maße in mm: d: 100 S: 70 I: 235 D1: 231 D2: 200 S1: 70 S2: 65 L: 360 L1: 105 D3: 138 D4: 109,5 LF: 111 F: M110x2 Tragzahlen: Dyn.: 610kN Stat.: 1120kN Radiale Lagerluft: 0,065-0,165 CN Schraube: M24x65 Anzugsmoment der Schrauben: 840 Nm
Hydr.-Gelenkkopf WAPR110CE klemmbar DIN24338, ISO6982, wartungspflichtig Gleitpaarung: Stahl/Stahl Alternative Bezeichnungen: GIHNRK110LO SIQG110ES Technische Daten: Maße in mm: d: 110 S: 110 I: 235 D1: 235 D2: 190 S1: 88 S2: 62 L: 364 L1: 105 D3: 125 D4: 124 LF: 106 F: M90x3 Tragzahlen: Dyn.: 655kN Stat.: 1200kN Radiale Lagerluft: 0,065-0,165 CN Schraube: M24x60 Anzugsmoment der Schrauben: 840 Nm
Hydr.-Gelenkkopf WAPR110U klemmbar, wartungspflichtig Gleitpaarung: Stahl/Stahl Alternative Bezeichnungen: GIHRK110DO SIR110ES Technische Daten: Maße in mm: d: 110 S: 70 I: 265 D1: 266 D2: 220 S1: 80 S2: 74 L: 407,5 L1: 115 D3: 152 D4: 121,2 LF: 125 F: M120x3 Tragzahlen: Dyn.: 655kN Stat.: 1700kN Radiale Lagerluft: 0,065-0,165 CN Schraube: M24x80 Anzugsmoment der Schrauben: 840 Nm
Hydr.-Gelenkkopf WAPR120U klemmbar, wartungspflichtig Gleitpaarung: Stahl/Stahl Alternative Bezeichnungen: GIHRK120DO SIR120ES Technische Daten: Maße in mm: d: 120 S: 85 I: 310 D1: 340 D2: 257 S1: 90 S2: 84 L: 490 L1: 140 D3: 172 D4: 135,5 LF: 135 F: M130x3 Tragzahlen: Dyn.: 950kN Stat.: 2900kN Radiale Lagerluft: 0,065-0,165 CN Schraube: M24x85 Anzugsmoment der Schrauben: 840 Nm
Hydr.-Gelenkkopf WAPR125CE klemmbar DIN24338, ISO6982, wartungspflichtig Gleitpaarung: Stahl/Stahl Alternative Bezeichnungen: GIHNRK125LO SIQG125ES Technische Daten: Maße in mm: d: 125 S: 125 I: 260 D1: 265 D2: 200 S1: 103 S2: 72 L: 405 L1: 120 D3: 135 D4: 138 LF: 113 F: M100x3 Tragzahlen: Dyn.: 950kN Stat.: 1430kN Radiale Lagerluft: 0,065-0,165 CN Schraube: M24x70 Anzugsmoment der Schrauben: 840 Nm
Hydr.-Gelenkkopf WAPR12CE klemmbar DIN24338, ISO6982, wartungspflichtig Gleitpaarung: Stahl/Stahl Alternative Bezeichnungen: GIHNRK12LO SIQG12ES Technische Daten: Maße in mm: d: 12 S: 12 I: 38 D1: 32 D2: 32 S1: 11 S2: 15 L: 54 L1: 14 D3: 16 D4: 15,5 LF: 17 F: M12x1,25 Tragzahlen: Dyn.: 10,8kN Stat.: 24,5kN Radiale Lagerluft: 0,023-0,068 CN Schraube: M5x16 Anzugsmoment der Schrauben: 7 Nm
Hydr.-Gelenkkopf WAPR12S klemmbar DIN24555, wartungspflichtig Gleitpaarung: Stahl/Stahl Alternative Bezeichnungen: GIHO-K12DO SIJ12ES Technische Daten: Maße in mm: d: 12 S: 10 I: 42 D1: 35 D2: 35 S1: 8 S2: 13 L: 59,5 L1: 16 D3: 17 D4: 15 LF: 15 F: M10x1,25 Tragzahlen: Dyn.: 10,8kN Stat.: 17kN Radiale Lagerluft: 0,023-0,068 CN Schraube: M6x12 Anzugsmoment der Schrauben: 12 Nm
Hydr.-Gelenkkopf WAPR160CE klemmbar DIN24338, ISO6982, wartungspflichtig Gleitpaarung: Stahl/Stahl Alternative Bezeichnungen: GIHNRK160LO SIQG160ES Technische Daten: Maße in mm: d: 160 S: 160 I: 310 D1: 326 D2: 250 S1: 130 S2: 82 L: 488 L1: 150 D3: 165 D4: 177 LF: 126 F: M125x4 Tragzahlen: Dyn.: 1370kN Stat.: 2200kN Radiale Lagerluft: 0,065-0,192 CN Schraube: M24x80 Anzugsmoment der Schrauben: 840 Nm
Hydr.-Gelenkkopf WAPR16CE klemmbar DIN24338, ISO6982, wartungspflichtig Gleitpaarung: Stahl/Stahl Alternative Bezeichnungen: GIHNRK16LO SIQG16ES Technische Daten: Maße in mm: d: 16 S: 16 I: 44 D1: 40 D2: 40 S1: 14 S2: 15 L: 64 L1: 18 D3: 21 D4: 20 LF: 19 F: M14x1,5 Tragzahlen: Dyn.: 17,6kN Stat.: 36,5kN Radiale Lagerluft: 0,030-0,082 CN Schraube: M6x16 Anzugsmoment der Schrauben: 12 Nm
Hydr.-Gelenkkopf WAPR16S klemmbar DIN24555, wartungspflichtig Gleitpaarung: Stahl/Stahl Alternative Bezeichnungen: GIHO-K16DO SIJ16ES Technische Daten: Maße in mm: d: 16 S: 14 I: 48 D1: 45 D2: 45 S1: 11 S2: 13 L: 70,5 L1: 20 D3: 21 D4: 20,7 LF: 17 F: M12x1,25 Tragzahlen: Dyn.: 21,1kN Stat.: 28,5kN Radiale Lagerluft: 0,040-0,082 CN Schraube: M6x14 Anzugsmoment der Schrauben: 12 Nm
Hydr.-Gelenkkopf WAPR200CE klemmbar DIN24338, ISO6982, wartungspflichtig Gleitpaarung: Stahl/Stahl Alternative Bezeichnungen: GIHNRK200LO SIQG200ES Technische Daten: Maße in mm: d: 200 S: 200 I: 390 D1: 418 D2: 320 S1: 162 S2: 102 L: 620 L1: 195 D3: 215 D4: 221 LF: 161 F: M160x4 Tragzahlen: Dyn.: 2120kN Stat.: 3650kN Radiale Lagerluft: 0,065-0,192 CN Schraube: M30x100 Anzugsmoment der Schrauben: 1700 Nm
Hydr.-Gelenkkopf WAPR20CE klemmbar DIN24338, ISO6982, wartungspflichtig Gleitpaarung: Stahl/Stahl Alternative Bezeichnungen: GIHNRK20LO SIQG20ES Technische Daten: Maße in mm: d: 20 S: 20 I: 52 D1: 47 D2: 47 S1: 17 S2: 19 L: 77 L1: 22 D3: 25 D4: 25 LF: 23 F: M16x1,5 Tragzahlen: Dyn.: 30kN Stat.: 48kN Radiale Lagerluft: 0,030-0,082 CN Schraube: M8x20 Anzugsmoment der Schrauben: 30 Nm
Hydr.-Gelenkkopf WAPR20S klemmbar DIN24555, wartungspflichtig Gleitpaarung: Stahl/Stahl Alternative Bezeichnungen: GIHO-K20DO SIJ20ES Technische Daten: Maße in mm: d: 20 S: 16 I: 58 D1: 55 D2: 55 S1: 13 S2: 17 L: 85,5 L1: 28 D3: 25 D4: 24,1 LF: 19 F: M14x1,5 Tragzahlen: Dyn.: 30kN Stat.: 42,5kN Radiale Lagerluft: 0,040-0,082 CN Schraube: M8x16 Anzugsmoment der Schrauben: 30 Nm
Hydr.-Gelenkkopf WAPR20U klemmbar, wartungspflichtig Gleitpaarung: Stahl/Stahl Alternative Bezeichnungen: GIHRK20DO SIR20ES Technische Daten: Maße in mm: d: 20 S: 16 I: 50 D1: 56 D2: 46 S1: 19 S2: 17 L: 80 L1: 25 D3: 25 D4: 24,1 LF: 17 F: M16x1,5 Tragzahlen: Dyn.: 30kN Stat.: 81,1kN Radiale Lagerluft: 0,030-0,082 CN Schraube: M8x20 Anzugsmoment der Schrauben: 30 Nm
Hydr.-Gelenkkopf WAPR250CE klemmbar DIN24338, ISO6982, wartungspflichtig Gleitpaarung: Stahl/Stahl Alternative Bezeichnungen: GIHNRK250LO SIQG250ES Technische Daten: Maße in mm: d: 250 S: 250 I: 530 D1: 580 D2: 420 S1: 192 S2: 142 L: 847 L1: 265 D3: 300 D4: 315 LF: 205 F: M200x4 Tragzahlen: Dyn.: 3550kN Stat.: 6400kN Radiale Lagerluft: 0,065-0,214 CN Schraube: M36x140 Anzugsmoment der Schrauben: 2450 Nm
Hydr.-Gelenkkopf WAPR25CE klemmbar DIN24338, ISO6982, wartungspflichtig Gleitpaarung: Stahl/Stahl Alternative Bezeichnungen: GIHNRK25LO SIQG25ES Technische Daten: Maße in mm: d: 25 S: 25 I: 65 D1: 58 D2: 54 S1: 22 S2: 19 L: 96 L1: 27 D3: 30 D4: 30,5 LF: 29 F: M20x1,5 Tragzahlen: Dyn.: 48kN Stat.: 78kN Radiale Lagerluft: 0,037-0,100 CN Schraube: M8x20 Anzugsmoment der Schrauben: 30 Nm
Hydr.-Gelenkkopf WAPR25S klemmbar DIN24555, wartungspflichtig Gleitpaarung: Stahl/Stahl Alternative Bezeichnungen: GIHO-K25DO SIJ25ES Technische Daten: Maße in mm: d: 25 S: 20 I: 68 D1: 65 D2: 62 S1: 17 S2: 17 L: 100,5 L1: 31 D3: 30 D4: 29,3 LF: 23 F: M16x1,5 Tragzahlen: Dyn.: 48kN Stat.: 67kN Radiale Lagerluft: 0,050-0,100 CN Schraube: M8x16 Anzugsmoment der Schrauben: 30 Nm
Hydr.-Gelenkkopf WAPR25U klemmbar, wartungspflichtig Gleitpaarung: Stahl/Stahl Alternative Bezeichnungen: GIHRK25DO SIR25ES Technische Daten: Maße in mm: d: 25 S: 20 I: 50 D1: 56 D2: 46 S1: 23 S2: 21 L: 80 L1: 28 D3: 25 D4: 29,3 LF: 17 F: M16x1,5 Tragzahlen: Dyn.: 48kN Stat.: 72kN Radiale Lagerluft: 0,037-0,100 CN Schraube: M8x20 Anzugsmoment der Schrauben: 30 Nm
Hydr.-Gelenkkopf WAPR30S klemmbar DIN24555, wartungspflichtig Gleitpaarung: Stahl/Stahl Alternative Bezeichnungen: GIHO-K30DO SIJ30ES Technische Daten: Maße in mm: d: 30 S: 22 I: 85 D1: 80 D2: 77 S1: 19 S2: 19 L: 125 L1: 35 D3: 36 D4: 34,2 LF: 29 F: M20x1,5 Tragzahlen: Dyn.: 62kN Stat.: 108kN Radiale Lagerluft: 0,050-0,100 CN Schraube: M10x20 Anzugsmoment der Schrauben: 59 Nm
Hydr.-Gelenkkopf WAPR30U klemmbar, wartungspflichtig Gleitpaarung: Stahl/Stahl Alternative Bezeichnungen: GIHRK30DO SIR30ES Technische Daten: Maße in mm: d: 30 S: 22 I: 60 D1: 64 D2: 50 S1: 28 S2: 26 L: 94 L1: 30 D3: 32 D4: 34,2 LF: 23 F: M22x1,5 Tragzahlen: Dyn.: 62kN Stat.: 106kN Radiale Lagerluft: 0,037-0,100 CN Schraube: M8x25 Anzugsmoment der Schrauben: 30 Nm
Hydr.-Gelenkkopf WAPR320CE klemmbar DIN24338, ISO6982, wartungspflichtig Gleitpaarung: Stahl/Stahl Alternative Bezeichnungen: GIHNRK320LO SIQG320ES Technische Daten: Maße in mm: d: 320 S: 320 I: 640 D1: 700 D2: 520 S1: 260 S2: 170 L: 1015 L1: 325 D3: 360 D4: 405 LF: 260 F: M250x6 Tragzahlen: Dyn.: 6100kN Stat.: 8650kN Radiale Lagerluft: 0,065-0,261 CN Schraube: M36x160 Anzugsmoment der Schrauben: 2450 Nm
Hydr.-Gelenkkopf WAPR32CE klemmbar DIN24338, ISO6982, wartungspflichtig Gleitpaarung: Stahl/Stahl Alternative Bezeichnungen: GIHNRK32LO SIQG32ES Technische Daten: Maße in mm: d: 32 S: 32 I: 80 D1: 71 D2: 66 S1: 28 S2: 22 L: 118,5 L1: 32 D3: 38 D4: 37 LF: 37 F: M27x2 Tragzahlen: Dyn.: 67kN Stat.: 114kN Radiale Lagerluft: 0,037-0,100 CN Schraube: M10x25 Anzugsmoment der Schrauben: 59 Nm
